Q-Simulation gem.TOR

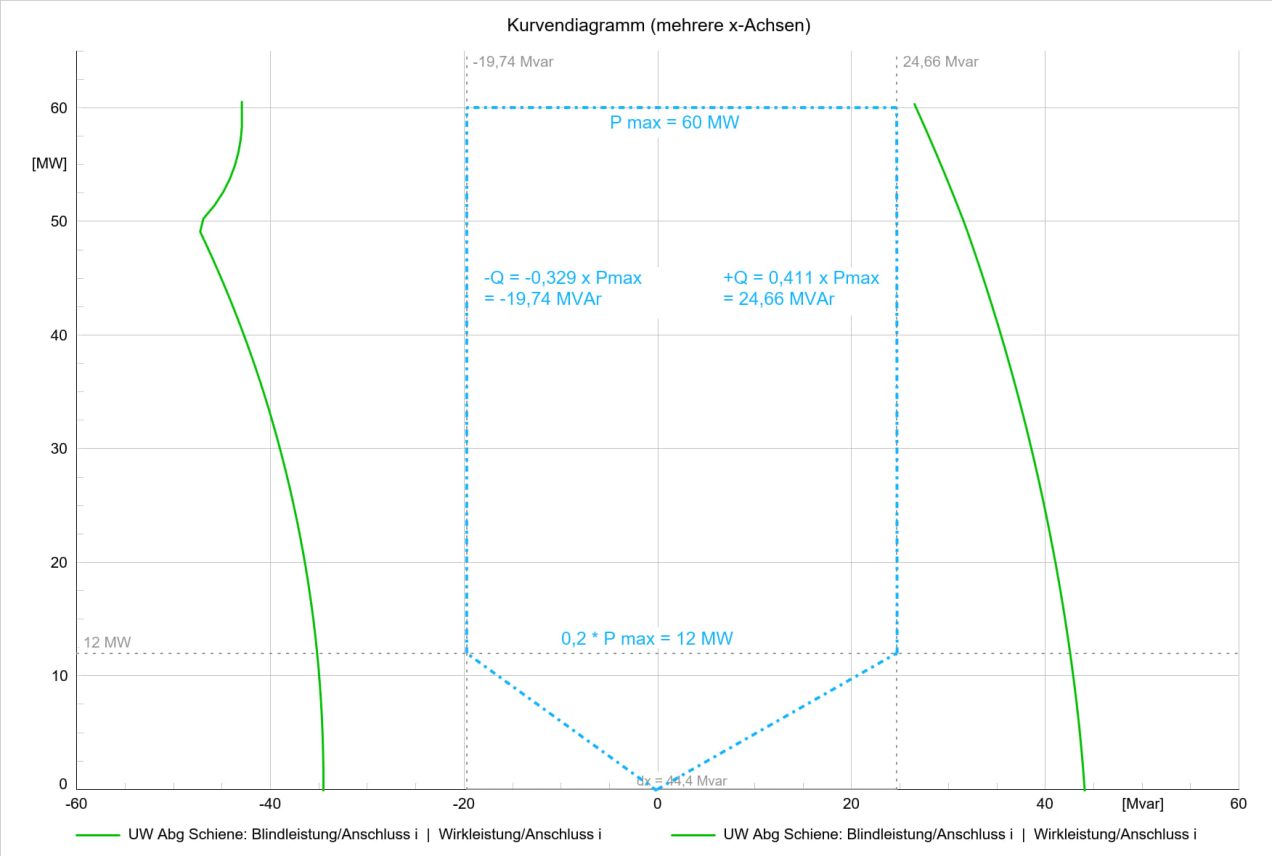

Die Blindleistungssimulationen gemäß TOR werden als Teil der Einreichplanung bzw. spätestens als Konformitätsnachweis an das EVU erstellt um die Einhaltung der TOR-Blindleistungsvorgaben nachzuweisen. Dabei werden sogenannte Hüllkurven berechnet, die außerhalb der TOR-Blindleistungskennlinien liegen müssen.
Die Simulation berücksichtigt alle Leistungs- und Strom-Regelkreise der Erzeugungseinheiten wie Generator oder Wechselrichter sowie Gesamtanlagenregler cos-phi-Regler (Anlagenregler) und einen Wirkleistungs-Regler (Frequenz-/Leistungsregler), jedoch keine elektromechanischen Phänomene wie transiente Überspannungen durch Schalthandlungen etc.

Die Regelpunkte der Erzeugungseinheiten sind an der Generatorklemme/Vollumrichterausgang
Der Regelpunkt des cos-phi-Anlagenreglers und des Frequenz-/Leistungsreglers sind am Abgangsfeld des Netzanschlusspunktes.

Bei Bedarf können Blindleistungskompensationen dimensioniert und in der Berechnung berücksichtigt werden.

Stichworte:

Konformitätsnachweis für Typ B / Typ C / Typ D
Nachweis für Stromerzeugungseinheiten für Typ B / Typ C / Typ D
TOR Nachweis Typ B / Typ C / Typ D
Technische und Organisatorische Regeln für Betreiber und Benutzer von Netzen (TOR)
Anschluss und Parallelbetrieb von Stromerzeugungsanlagen des Typs B (Maximalkapazität ≥ 250 kW und < 35 MW und Nennspannung < 110 kV)
Anschluss und Parallelbetrieb von Stromerzeugungsanlagen des Typs C (Maximalkapazität ≥ 35 MW und < 50 MW und Nennspannung < 110 kV)
Anschluss und Parallelbetrieb von Stromerzeugungsanlagen des Typs D (Maximalkapazität ≥ 50 MW oder Nennspannung ≥ 110 kV)
